Schallübertrag über die Flanke

Frage:

Wie beeinflusst die Verwendung von Brettsperrholz mit beidseitigen Vorsatzschalen in Innenwänden und einer BSP-Decke ohne Vorsatzschale die Schallübertragung zwischen benachbarten Räumen? Existieren geprüfte Werte zur Flankenübertragung für dieses Detail und wäre eine Vorsatzschale an der Decke ratsam? Gibt es Forschungsergebnisse oder Empfehlungen zur Verbesserung der horizontalen Schallausbreitung von Massivholzwänden ohne Vorsatzschale?

()
Nr.: 1556


Antwort der Experten:

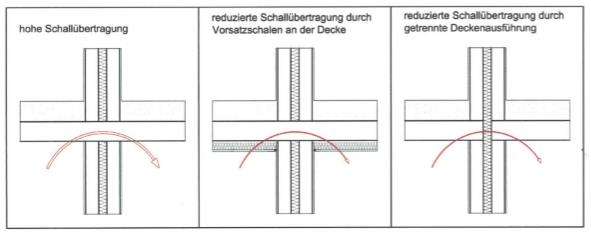

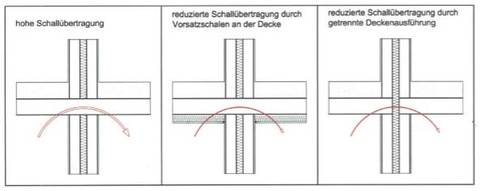

Horizontale Schall-Längsleitung, Quelle: HFA, aus: Deckenkonstruktionen für den mehrgeschoßigen Holzbau, Detailkatalog, 2009

Die Verwendung von Brettsperrholz (CLT) mit beidseitigen Vorsatzschalen in Innenwänden und einer CLT-Decke ohne Vorsatzschale hat einen Einfluss auf die Schallübertragung zwischen benachbarten Räumen. Die Schalldämmung von CLT hängt von der Masse und der Dicke der Platten ab, sowie von der Anzahl und dem Abstand der Vorsatzschalen. Die Vorsatzschalen erhöhen die Schalldämmung, indem sie eine Entkopplung zwischen den CLT-Platten und dem Raum schaffen. Die Schalldämmung wird auch durch die Art und Dicke der Dämmstoffe zwischen den Vorsatzschalen beeinflusst.

Geprüfte Werte für Konstruktive Maßnahmen und ihr Einfluss auf die Schalldämmung finden Sie in den Broschüren Schallschutz im Holzbau - Grundlagen und Vorbemessung (Seite 30) und Zuschnitt 80 Schallschutz (Seite 16). Die Werte zeigen, dass der Schallschutz durch Vorsatzschalen deutlich verbessert wird.

Eine Vorsatzschale an der Decke wäre ratsam, um die Schallübertragung über die Decke zu verringern. Die Decke ist ein wichtiger Flankierungsweg für den Luft- und Trittschall.

Zur Reduzierung der Flankenübertragung ist ein Anbringen einer elastisch abgehängten Unterdecke (in beiden angrenzenden Räumen) sofern keine Entkopplung vorgesehen ist, erforderlich. Falls keine Unterdecke ausgeführt werden soll, sollte eine schallschutztechnische Trennung der Rohdecke im Knotenpunkt erfolgen. (s. beigefügte Grafik)

Die Holzforschung Austria hat sich in einem Forschungsprojekt mit dieser Problematik auseinandergesetzt - der daraus entstandene Detailkatalog Deckenkonstruktionen für den mehrgeschoßigen Holzbau kann über die Homepage der Holzforschung bestellt werden.

Weiterführende Literatur:

Teibinger, M., Dolezal, F., Matzinger, I. (2016) Deckenkonstruktionen für den mehrgeschoßigen Holzbau; 5. Auflage, Holzforschung Austria, Wien

Schallschutz im Holzbau – Grundlagen und Vorbemessung (2019), Herausgeber Informationsdienst Holz

Zuschnitt 80 Schallschutz (2021), Herausgeber pro:Holz Austria
